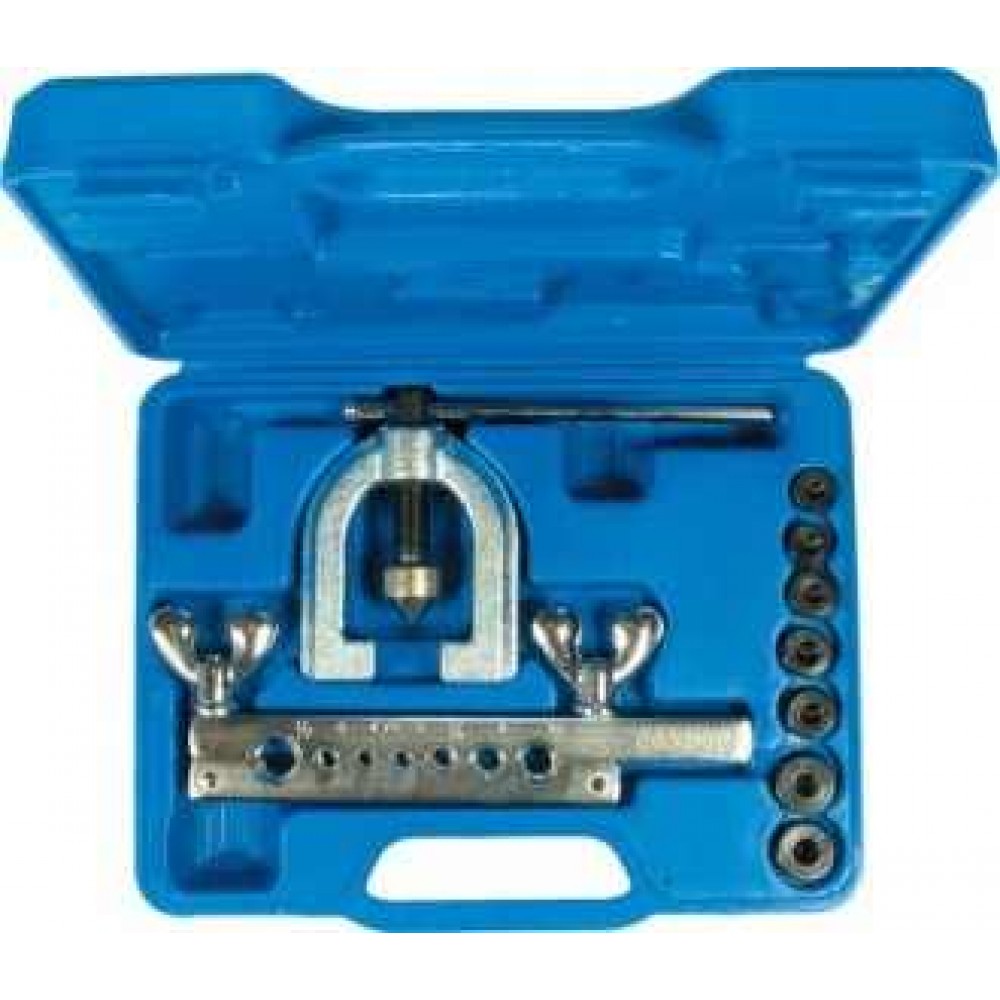

Przyrząd do zarabiania przewodów CONDOR WERKZEUG

Przyrząd do zarabiania przewodów

Przyrząd służy do kielichowania przewodów i rurek miedzianych przy zarabianiu końcówek niezbędnych do połączenia tych przewodów w układzie hamulcowym;

Skład zestawu:

- Praska do zarabiania końcówek.
- Uchwyt do przewodów hamulcowych.
- Ściski do zarabiania końcówek zwykłych - odgiętych o kąt 90 st.; otwartych - typ F; i podwójnych - typ E;
+ metryczne: 4.75. 5. 6. 8. 10 mm;
+ ściski calowe: 1/4". 1/2".;
- plastikowa walizka

DOSTĘPNE POJEDYNCZE ELEMENTY ZESTAWU

Instrukcja obsługi:

Zarabianie przewodów powinno być wykonywane przez wykwalifikowany personel w specjalistycznym zakładzie. Niedopuszczalne jest używanie przyrządu przez dzieci. Osoba używająca przyrządu powinna być trzeźwa. przeszkolona pod względem Bezpieczeństwa i higieny pracy i wykonywać czynności z wyczuciem oraz rozwagą.

Uwaga !!! Istnieje niebezpieczeństwo zranienia ostrymi krawędziami przewodu lub zaciśnięcia praską palca.

1. Koniec przewodu musi być obcięty pod katem prostym i oczyszczony z ostrych krawędzi.
2. Umieścić przewód w otworze uchwytu i wysunąć przewód na odpowiednią długość.
3. Zacisnąć mocno przewód w uchwycie nakrętkami motylkowymi.
4. Włożyć trzpień adaptera do środka przewodu.
5. Umieścić końcówke praski nad adapterem i dokręcać praskę. aż adapter zetknie się z uchwytem.
6. Zdjąć adapter - końcówka przewodu powinna mieć kształt stożka.
7. Wkręcić końcówkę praski aż przewód się rozchyli się.
8. Wyjąć przewód z uchwytu.
9. Nie opijać udanej operacji - zażywanie alkoholu w miejscu pracy jest zabronione przepisami Bhp. niezdrowe i niesmaczne.
